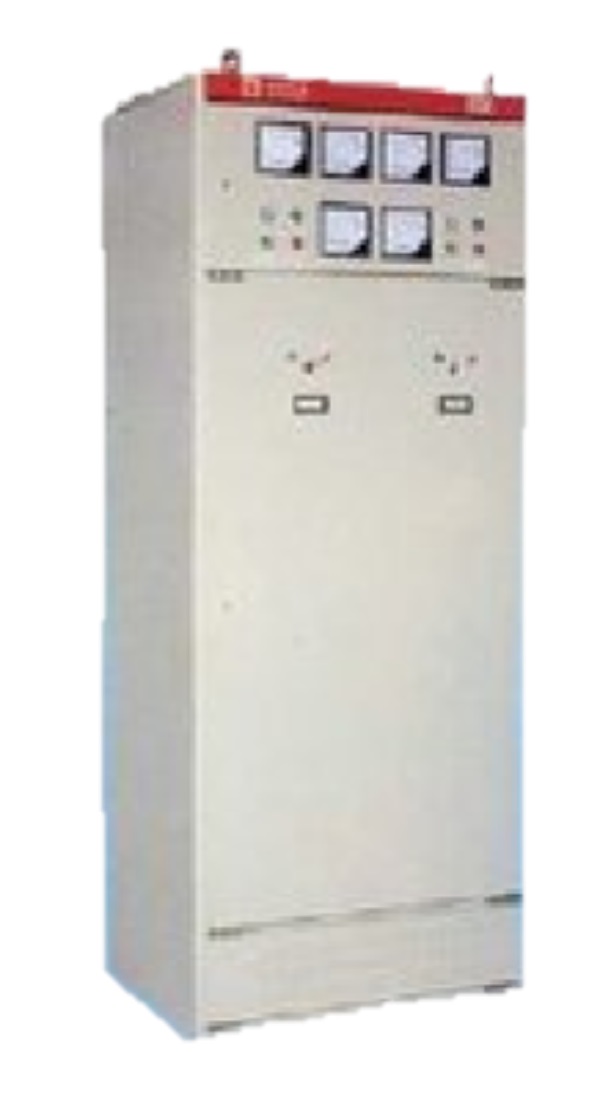

GGD低压固定式开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz, 额定工作电压 380V, 额定工作电流至3150A的配电系统 ，作为动力 、照明及配电设备的电能转换、分配与控制之用。

GGD低压固定式开关柜是根据能源部主管上级与广大电力用户及设计部门的要求， 本者安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点 ，可作为低压成套开关设备的更新换代产品使用。

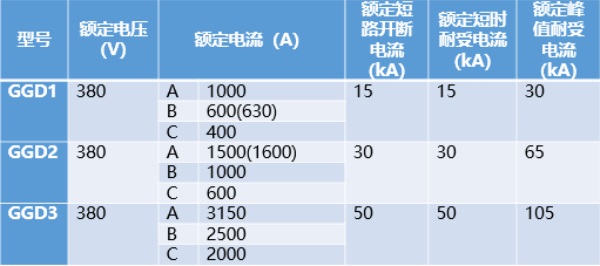

1、基本电气参数

2、主电路方案

GGD柜的主电路设计了129个方案,共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格 ）。其中：

GGDl 型 49 个方案 123 个规格

GGD2型 53 个方案 107个规格

GGD3型 27 个方案 68 个规格

主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需 要的方案。额定电流至 3150A, 适合 2000kVA及以下的配电变压器选用。此外,为适应无功补偿的需要,设计了 GGJl、GGJ2电寄补偿柜,其主电路方案4个，共12个规格。

3、辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，BGD柜内有足够的空间安装二次 元件，同时 NLS 还开发研制了专用的LM23D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

4、主母线

考虑到价格比和以铝代铜的可行性，额定电流在 1500A 及以下时可采用单铝排母线 ，额定电流大于 1500A 时采用双铜排母线，生产厂按此规定制适样机并通过型式试验 ，当然，生产厂也可根据用户的 要求将铝母线换成同等载流量的铜母线。母线的搭接面均采用挹锡工艺处理。

5、电器元件选择

（1）GGD柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品。如 DZl OD、 0220 等 ，不选用已淘汰的产品。

（2） 如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因 GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

（3）为进一步提高主电路的动稳定能力，N LS设计了GGD柜专用的 ZMJ 型组合式母线 夹和绝缘支撑件。母线夹由高强度、高阻燃型 PpO合金材料热笾成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结成本低、强度高，解决了老产品爬电距离不够的缺陷。
